מבוא
כאשר מתכננים בידוד צנרת, אחד הנתונים הראשונים שיש להביא בחשבון הוא מיקום הצנרת. צנרת פנימית העוברת בתוך מבנה חשופה לתנאים שונים לחלוטין מצנרת חיצונית החשופה לשמש, גשם, לחות ושינויי טמפרטורה.
לכן אותו צינור, המוביל אותו נוזל ובאותה טמפרטורה, עשוי לדרוש פתרון בידוד שונה בהתאם למקום שבו הוא מותקן.
בחירה נכונה של בידוד לצנרת פנימית או חיצונית אינה מסתכמת בחומר הבידוד בלבד. יש להתייחס גם לעובי הבידוד, מניעת עיבוי, הגנה מכנית, חדירת מים, קרינת שמש ואיכות החיפוי החיצוני.
מה ההבדל בין בידוד צנרת פנימית לבידוד צנרת חיצונית?
ההבדל המרכזי הוא סביבת העבודה.
בידוד צנרת פנימית נמצא בדרך כלל בסביבה מוגנת יחסית משמש ומגשם, אך הוא עשוי להיות חשוף ללחות גבוהה, חללים לא ממוזגים, חדרי מכונות ושינויי טמפרטורה.
לעומת זאת, בידוד צנרת חיצונית צריך להתמודד בנוסף גם עם תנאי מזג האוויר ועם פגיעות פיזיות אפשריות.
לכן מערכת בידוד חיצונית צריכה לספק לא רק בידוד תרמי לצנרת, אלא גם הגנה מתאימה על חומר הבידוד עצמו.

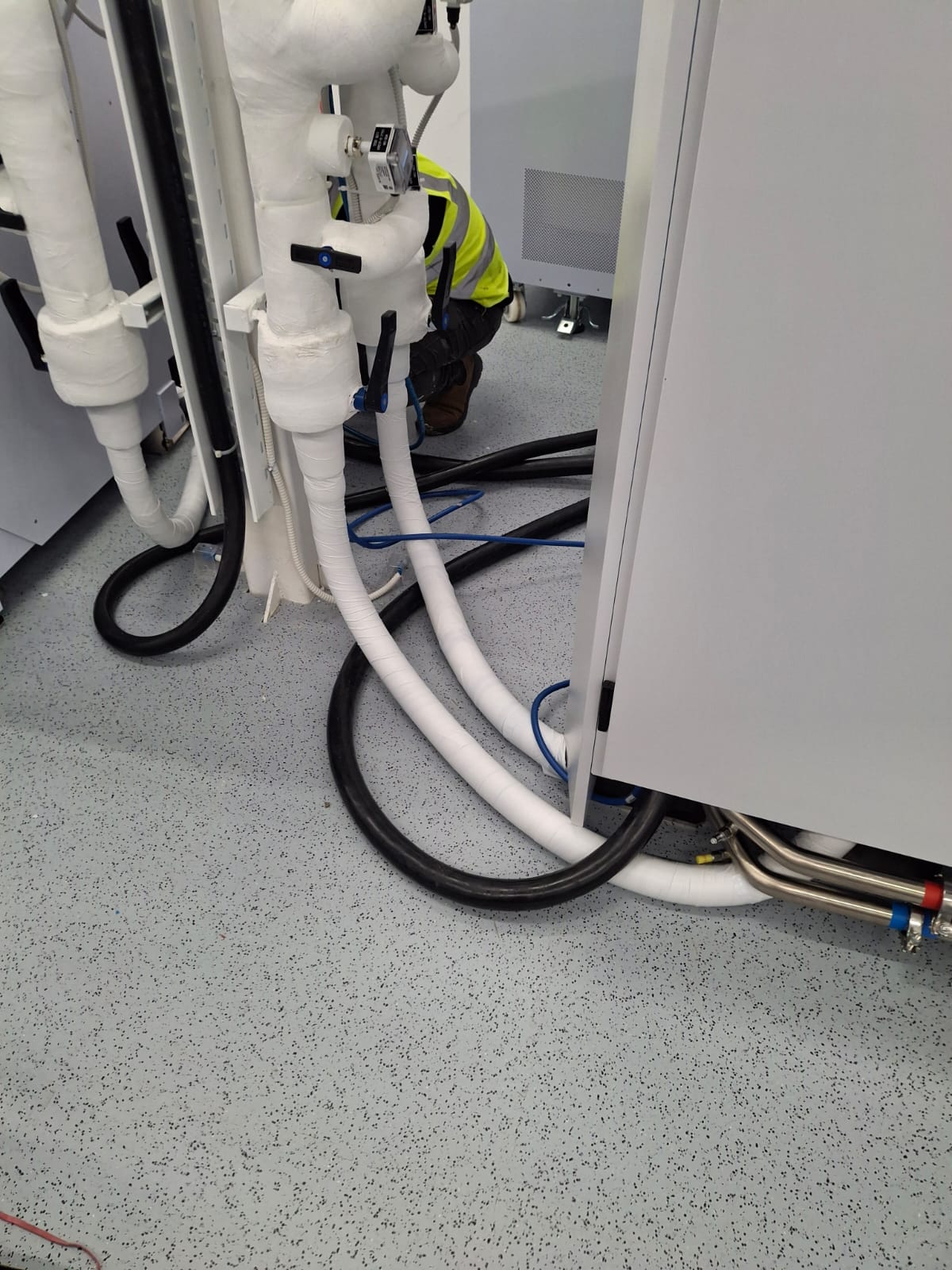

בידוד צנרת פנימית – מה חשוב לבדוק?
בצנרת העוברת בתוך מבנים, המטרה משתנה בהתאם לטמפרטורת המערכת.
בצנרת קרה, אחת הסיבות המרכזיות לביצוע בידוד צנרת פנימית היא מניעת עיבוי. כאשר טמפרטורת פני הצינור נמוכה מנקודת הטל של האוויר, עלולות להיווצר טיפות מים על הצינור.
לכן בידוד צנרת קרה נגד עיבוי חייב להיות רציף ואטום, ובעובי המתאים לתנאי הסביבה.
בצנרת חמה, מטרת הבידוד היא בעיקר לצמצם איבודי חום, לשמור על טמפרטורת הנוזל ולהקטין את מעבר החום אל החלל שבו עוברת הצנרת.
צנרת קרה בתוך מבנה – גם כאן עלול להיווצר עיבוי
לעיתים קיימת הנחה שצנרת הנמצאת בתוך מבנה אינה זקוקה להגנה משמעותית מפני לחות. בפועל, דווקא בחללים סגורים, חדרי מכונות ואזורים בעלי לחות גבוהה עלול להתפתח עיבוי על צנרת.
בידוד שאינו רציף, חיבור שאינו אטום או אזור שנשאר חשוף עלולים להפוך לנקודת עיבוי.
טפטוף כזה עלול לגרום עם הזמן לרטיבות, כתמים, עובש ופגיעה באלמנטים הסמוכים לצנרת.

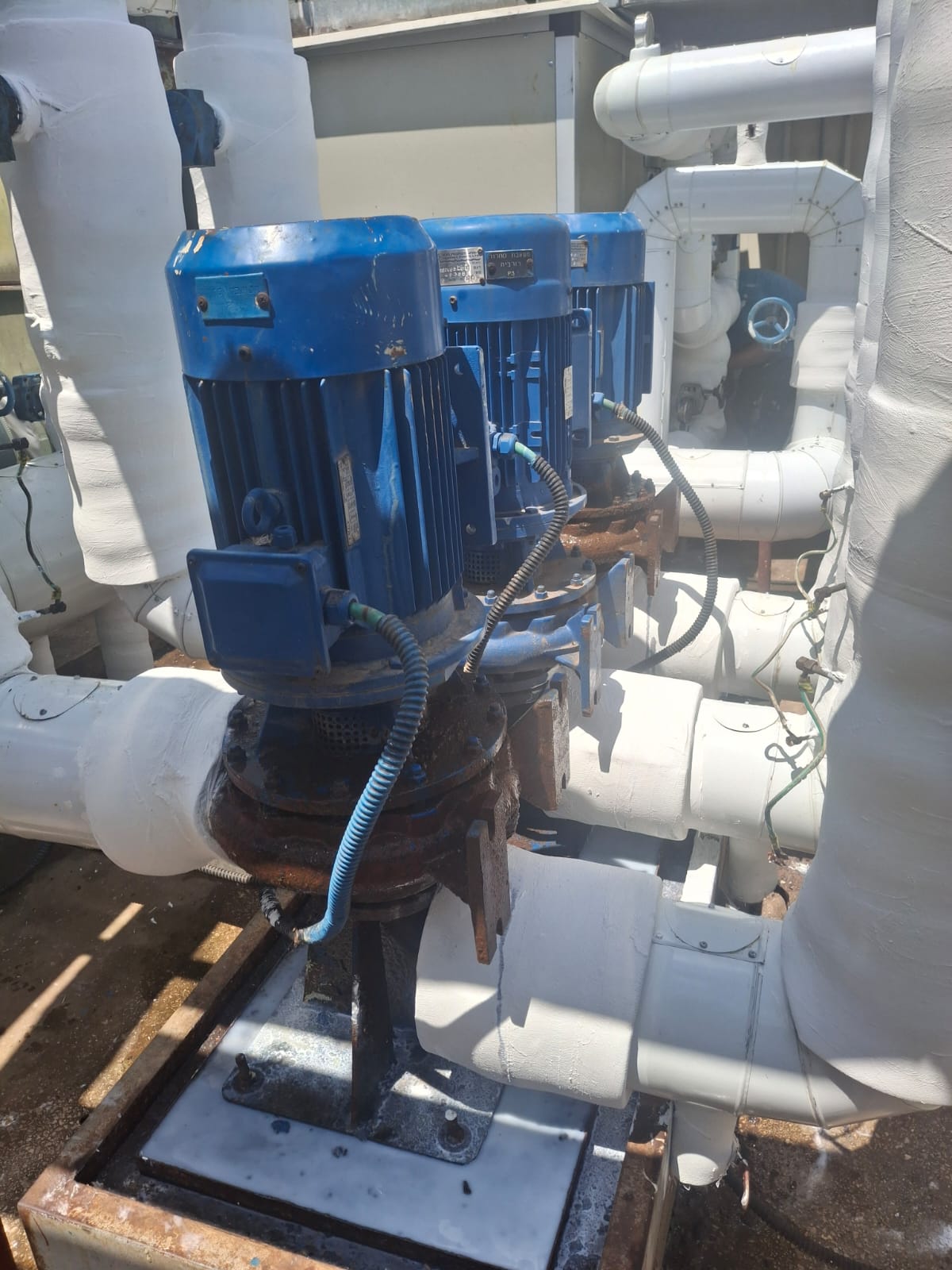

בידוד צנרת חיצונית – תנאים קשים יותר
צנרת חיצונית חשופה לשינויים משמעותיים יותר בתנאי הסביבה.
קרינת שמש ישירה, גשם, רוח, לחות ושינויי טמפרטורה בין היום ללילה עלולים להשפיע הן על הצינור והן על חומר הבידוד.
כאשר חומר בידוד שאינו מיועד להישאר חשוף מותקן בחוץ ללא הגנה מתאימה, הוא עלול להיפגע ולאבד בהדרגה מתכונותיו.
לכן בידוד צנרת חיצונית דורש במקרים רבים שכבת הגנה נוספת.
חיפוי פח להגנה על בידוד צנרת חיצונית
אחד הפתרונות המקובלים להגנת מערכת הבידוד הוא חיפוי פח לצנרת.
החיפוי יוצר מעטפת חיצונית סביב חומר הבידוד ומסייע להגן עליו מפני תנאי מזג האוויר ומפגיעות מכניות.
אך גם כאן איכות הביצוע חשובה. חיפוי שאינו מותקן נכון עלול לאפשר חדירת מים אל חומר הבידוד.
כאשר מים חודרים מתחת למעטפת ונשארים כלואים בתוך מערכת הבידוד, הם עלולים לפגוע ביעילות התרמית ואף ליצור תנאים להתפתחות קורוזיה מתחת לבידוד.
למה חדירת מים לבידוד היא בעיה?
חומר בידוד רטוב אינו מתפקד כמו חומר בידוד יבש.
חדירת מים יכולה להפחית את יעילות הבידוד, לפגוע בחומר עצמו ובמקרים מסוימים גם לגרום לנזק לצנרת שמתחתיו.
לכן בביצוע בידוד לצנרת חיצונית יש חשיבות לא רק לעובי ולסוג חומר הבידוד, אלא גם לפרטי החיפוי, לחיבורים ולאיטום המעטפת.
האם אותו חומר בידוד מתאים לפנים ולחוץ?
לא תמיד.
גומי אלסטומרי, צמר סלעים, צמר זכוכית ופוליאוריטן יכולים לשמש במערכות צנרת שונות, אך אופן השימוש וההגנה עליהם משתנים בהתאם לתנאי ההתקנה.
חומר המתאים לבידוד צינור בתוך חדר מכונות אינו בהכרח מתאים להישאר חשוף לשמש ולגשם.
לכן השאלה הנכונה אינה רק איזה חומר בידוד מתאים לצנרת, אלא גם היכן הצנרת נמצאת ומהם התנאים שבהם מערכת הבידוד צריכה לפעול.
מה קורה במעבר מצנרת פנימית לצנרת חיצונית?
אחת הנקודות שדורשות תשומת לב מיוחדת היא המקום שבו הצנרת יוצאת מתוך המבנה וממשיכה החוצה.
בנקודת המעבר משתנים תנאי הסביבה, ולכן לעיתים משתנה גם אופן ההגנה על מערכת הבידוד.
יש לשמור על רציפות הבידוד ובמקביל לוודא שהחלק החיצוני מקבל את ההגנה המתאימה מפני מים, שמש ופגיעות.
טעויות נפוצות בבידוד צנרת חיצונית
אחת הטעויות הנפוצות היא להתייחס לבידוד חיצוני כאילו מדובר בצנרת פנימית ולהסתפק בחומר הבידוד בלבד.
טעות נוספת היא התקנת חיפוי ללא תשומת לב מספקת לנקודות החיבור, חדירות, קשתות, ברזים ותמיכות.
דווקא בנקודות אלה עלולות להיווצר חדירות מים, הפסקות בבידוד וגשרי חום או קור.
מערכת בידוד צנרת מקצועית צריכה להיות רציפה גם באזורים המורכבים של הצנרת ולא רק לאורך הקטעים הישרים.
איך בוחרים בידוד לצנרת פנימית או חיצונית?
לפני ביצוע העבודה יש לבחון את טמפרטורת הצנרת, קוטר הצינור, סוג הנוזל, תנאי הלחות, מיקום המערכת והחשיפה לשמש ולגשם.
בהתאם לנתונים אלה נקבעים חומר הבידוד, עובי הבידוד לצנרת וסוג ההגנה החיצונית הנדרשת.
המטרה היא ליצור מערכת שבה חומר הבידוד והחיפוי עובדים יחד ומתאימים לתנאים שבהם הצנרת נמצאת בפועל.
טיפ מהמומחים של רותם בידוד: רותם בידוד מבצעת עבודות בידוד צנרת פנימית וחיצונית למערכות חמות וקרות. לפני ביצוע העבודה נבחנים נתוני הצנרת ותנאי השטח, ובהתאם להם נקבעים חומר הבידוד, העובי ושיטת ההגנה המתאימים.
מחפשים בידוד לצנרת?
למידע מקיף על חומרי בידוד, מניעת עיבוי, עובי בידוד וחיפויי הגנה, ניתן לפנות לרותם בידוד עם פרטי המערכת והעבודה לצורך בדיקה ראשונית.
